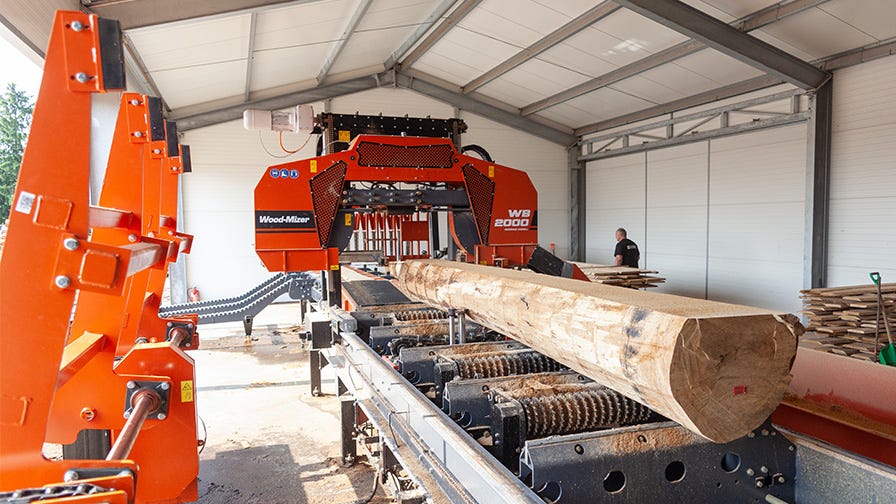

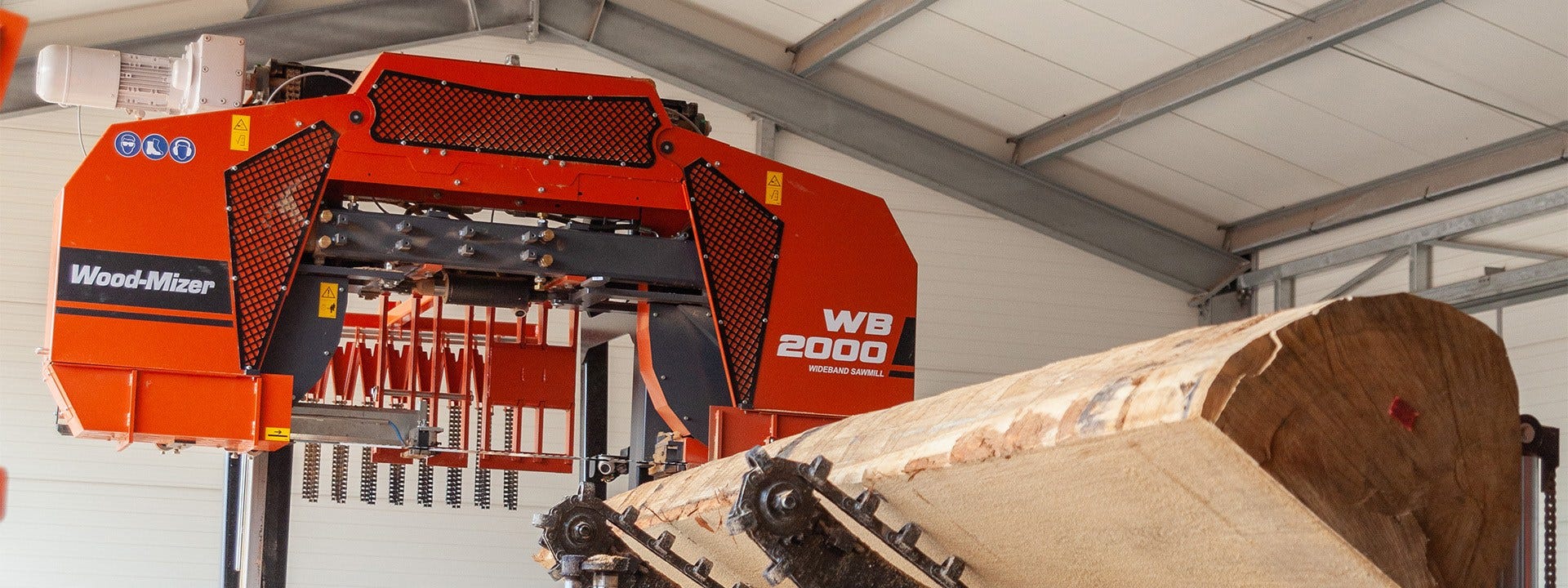

Промишлена линия за рязане на дървен материал Wood-Mizer WB2000 в модерно предприятие в Полша

By Marcin Kozłowski, PR Specialist



Гледайте подробен видео обзор на промишлената линия за рязане на дървен материал Wood-Mizer, която работи в полското предприятие A&M Trak Michał Nowakowski. Видео обзорът е направен от Адам Кубяк, ръководител на отдела за промишлено оборудване на Wood-Mizer, в сътрудничество със служители на компанията Nowakowski.

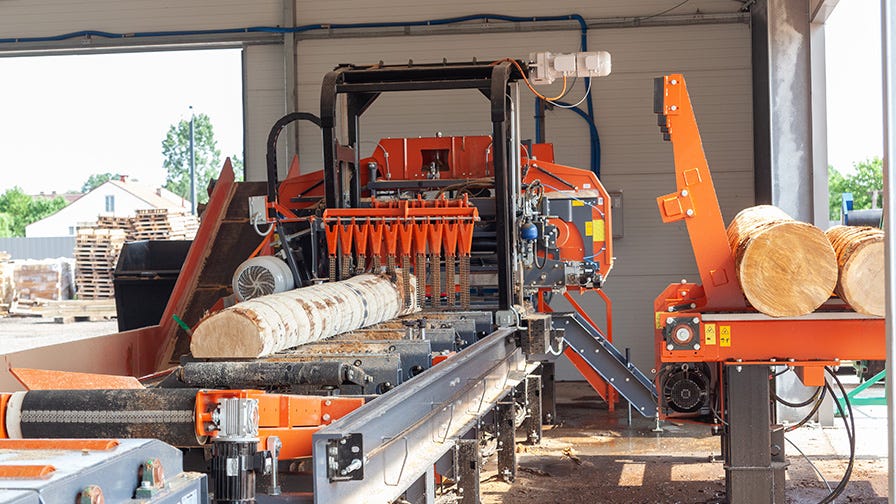

От излизането си на пазара през 2015 г. машините Wood-Mizer WB2000 се монтират в промишлени цехове за рязане на дървен материал по целия свят и са удвоили или дори утроили производителността на тези предприятия. Промишлената машина Wood-Mizer WB2000 съчетава предимствата както на теснолентовите, така и на широколентовите технологии. Работниците, които режат дървен материал, отбелязват такива характеристики на машината като точност на рязане, масивно легло с бърза хидравлика и лекота на работа. WB2000 може да работи като самостоятелна машина или като част от линия за рязане на дървен материал.

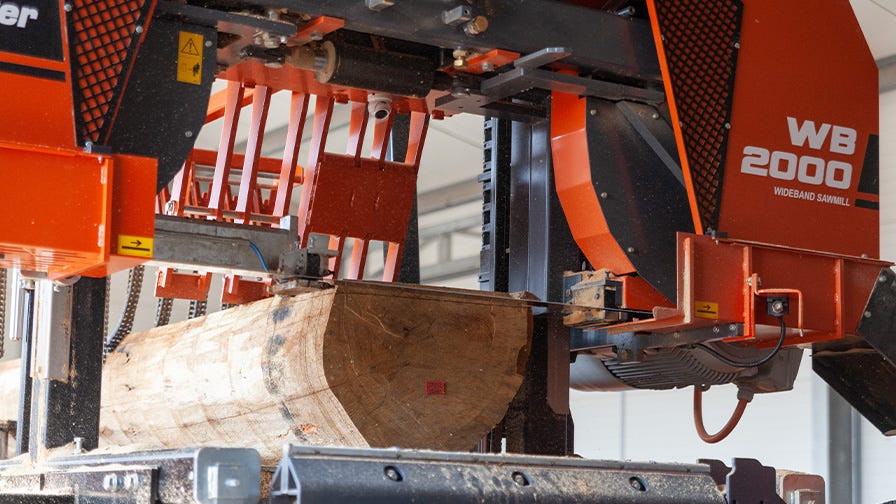

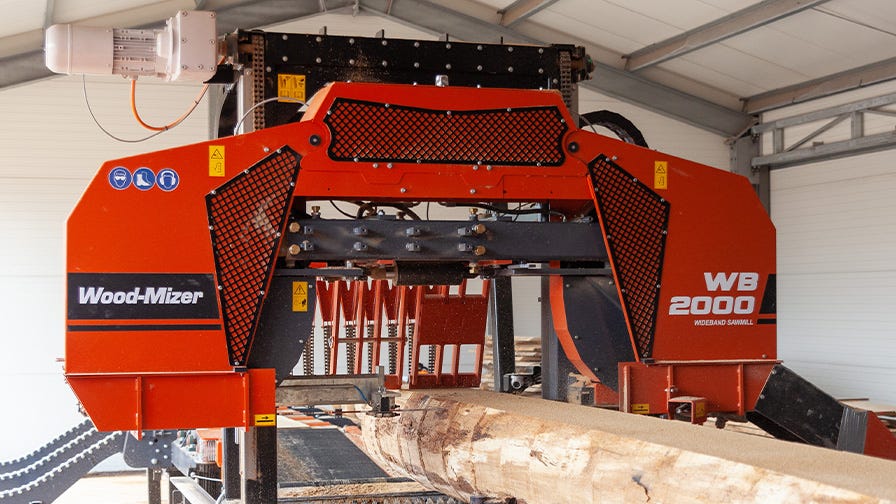

Режеща глава и ленти в машината WB2000

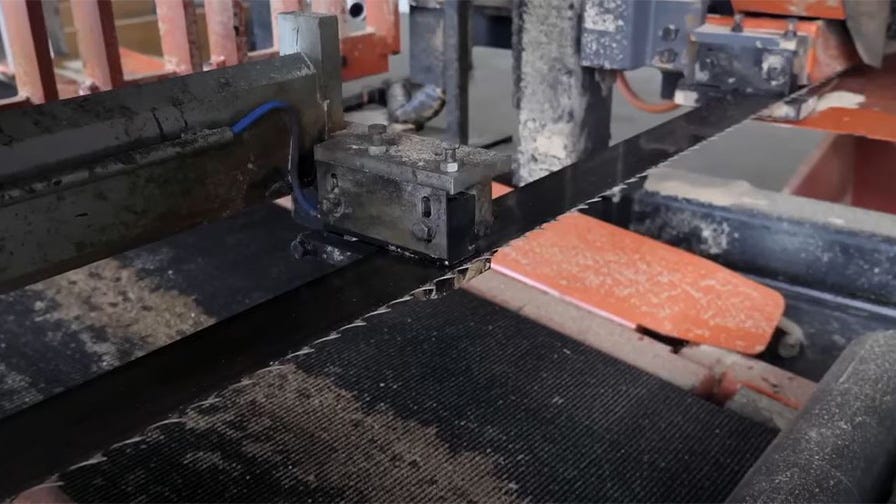

Банциг машината WB2000 използва лента с ширина 50 mm, 75 mm или 100 mm върху чугунени макари с диаметър 800 mm. Използването на режещо платно с ширина 50 mm или 75 mm означава, че заточването и настройката могат да се извършват с оборудването на Wood-Mizer, например със заточващото устройство BMS600 и настройващото устройство BMT300. „Остриетата с ширина 100 mm изискват по-сложен процес на заточване и операторът на банциг машината също трябва да бъде по-квалифициран. Нашите клиенти поръчват повечето от банциг машините WB2000 за работа с ленти с ширина 75 mm“, казва Адам Кубяк, мениджър промишлени продажби в Wood-Mizer.

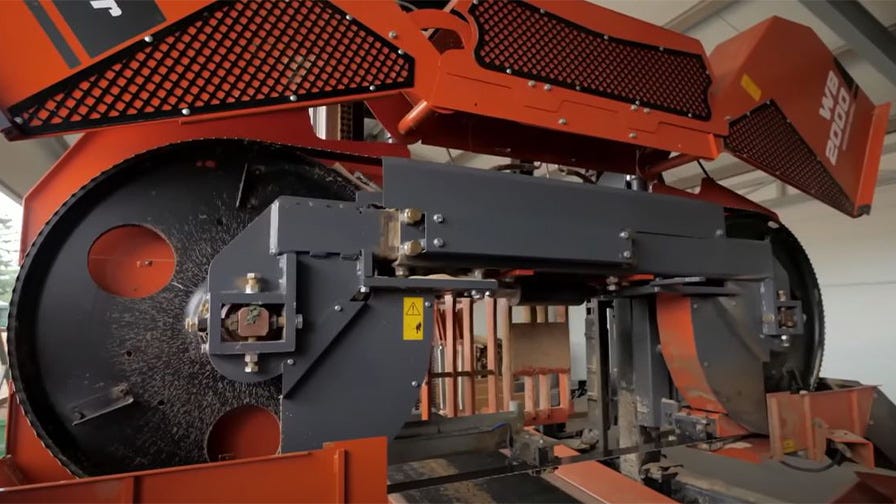

Всяка макара на лентата е снабдена с филц и стъргалка за почистване и смазване на повърхността, а на гърба на корпуса е монтиран дозатор. Малки прозорци за наблюдение ви позволяват да контролирате визуално смазването на макарите. Препоръчителната доза е 2–3 капки масло за 5 секунди работа на макарите.





Машината WB2000 използва системата LubeMizer за почистване и охлаждане на лентата. Това е високоефективен механизъм, който доставя измиващ препарат през дюзи под налягане. Дюзите са разположени под и над лентата. LubeMizer разпръсква течност в постоянен или импулсен режим, което е особено важно при рязане на твърда дървесина. Режещата глава на машината може да бъде допълнително оборудвана с устройство за белене на кората, което може значително да удължи живота на режещото платно. Устройството за белене на кората представлява фреза, чиито зъби имат твърдосплавни върхове с ширина 5 mm. Това устройство прави малък разрез на повърхността на трупите, премахвайки кората и мръсотията и откривайки чиста дървесина, за да навлезе лентата. В допълнение банциг машината WB2000 може да бъде оборудвана с лазерен мерник, който показва линията на предстоящото рязане върху повърхността на трупите.

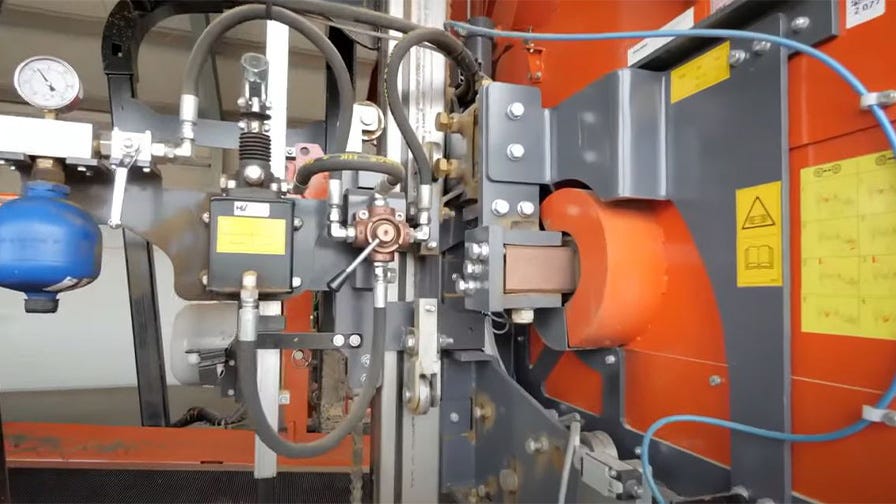

Системата за натягане на платното, която се състои от ръчна маслена помпа и маслена камера, поддържа правилното натягане на лентата по време на рязане. Масленият акумулатор регулира натягането винаги, когато острието срещне неравности в дървото например клони. Когато това се случи, острието поема голямо натоварване и се затъпява за кратко време. Масленият акумулатор помага за поддържане на постоянна стойност на натягането, така че процесът на рязане е стабилен и точен, независимо от структурата на дървесината. При поискване банциг машината WB2000 може да бъде оборудвана с електрическа маслена помпа, управлявана от операторския панел.

Препоръчителните настройки за натягането са посочени на стикер до маслената помпа. „Операторът на машината трябва правилно да регулира натягането на платното, тъй като това се отразява на експлоатационния живот на платното. Ако острието не реже равно, препоръчително е да регулирате позицията на лентата върху макарите или да смените лентата с нова, но не пренатягайте острието“, посочва Адам Кубяк.





Основен двигател и система за подаване на главата

От лявата страна на режещата глава се намира основният електродвигател с мощност 30 kW или 37,5 kW (предлага се като опция). Основният двигател може да бъде оборудван с честотен регулатор (алтивар), който регулира линейната скорост на лентата в диапазона 18–32 m/s, което е важно при рязане на иглолистна и твърда дървесина.

Без честотния регулатор WB2000 може да работи с две скорости на лентата: 22 m/s за иглолистна дървесина или 26 m/s за твърда дървесина. Превключването от една скорост към друга се извършва по механичен начин и изисква подмяна на комплекта ролки и ремъци. Когато поръчвате банциг машината WB2000, е необходимо да изберете метода за регулиране на линейната скорост на лентата — ръчно или електрическо, тъй като по-късно тази система не може да бъде променена в банциг машината.

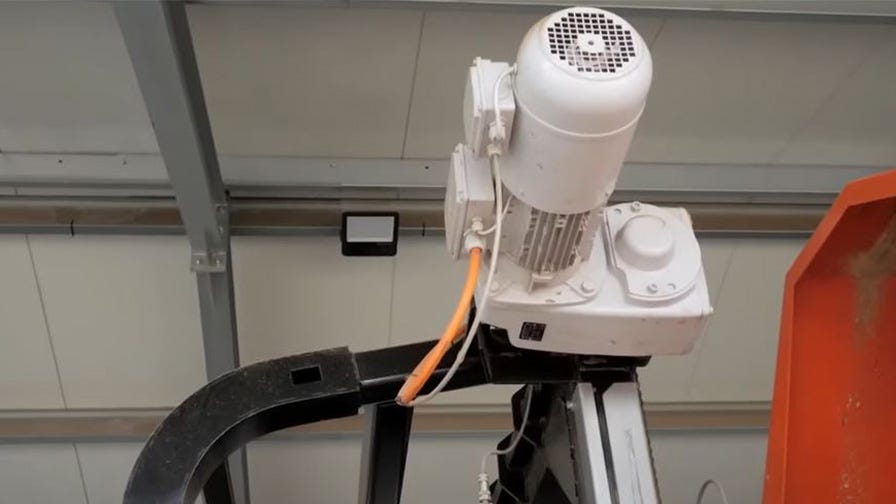

Режещата глава се задвижва вертикално от високоефективен редуктор с коси зъби, известен с високия си КПД (97–98 %), който позволява използването на електродвигател с по-малка мощност 2,2 kW. „Софтуерът за управление, използван в механизма за подаване на режещата глава, е подобен на използвания в съвременните асансьори. Когато трябва да настроим режещата глава на определена височина, тя се премества и се спира от честотния преобразувател и PLC драйвера, но след като застане на правилната височина, се задейства спирачката. Спирачката служи само за задържането на главата на необходимата височина, а не за спиране на движението ѝ. Това решение ограничава генерирането на топлина и удължава живота на целия механизъм“, уверява Адам Кубяк.

Задвижванията за подаване на лентата в хоризонтална посока са разположени от двете страни на рамата на машината и са свързани със здрави и издръжливи вериги. Благодарение на този механизъм тежката и широка режеща глава може да се движи точно и без усилие по водачите по време на рязането. Максималната скорост на рязане е 60 m/min, а при движение на заден ход скоростта може да достигне 100 m/min. Движението на главата се контролира от PLC драйвера, който непрекъснато анализира нейната позиция, и когато тя се доближи до задната броня, я забавя.





Банциг машината WB2000 е оборудвана с две видеокамери за наблюдение на процеса на рязане. Те се намират в предната част на машината до основния двигател. Първата камера наблюдава лентата в действие, а втората — движението на главата в обратна посока. Изображението се предава на екрана, разположен в кабината на оператора. Устройството за видео запис може да има максимум 4 камери за наблюдение (при поискване се предлагат две допълнителни камери).


Легло и хидравлично зареждане на трупите

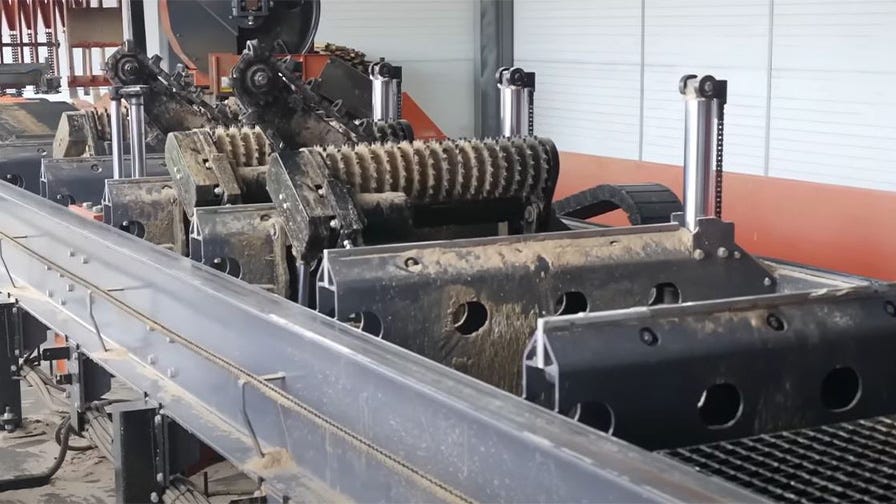

Леглото на банциг машината е здраво и издръжливо, основата му се състои от две С-образни стоманени релси (с ширина 400 mm), минаващи по протежение на леглото. Хидравличните функции на леглото са подобни на тези при другите банциг машини Wood-Mizer — централна скоба на два пръта, странични ограничители, две верижни завъртащи устройства и три задвижващи ролки. Хидравличната помпа е с мощност 7,5 kW (капацитет 27 l/min); но при желание може да се замени с помпа с мощност 11 kW (дебит 50 l/min). „Повечето банциг машини WB2000 се поръчват със стандартна хидравлична помпа, тъй като по-бързата хидравлика изисква напреднали работни умения. Операторът трябва да може да реагира незабавно на високоскоростните хидравлични функции на леглото“, посочва Адам Кубяк. За тези, които трябва да режат дълги трупи, се препоръчва да поръчат крайни скоби, които захващат и притискат трупите от краищата към леглото.

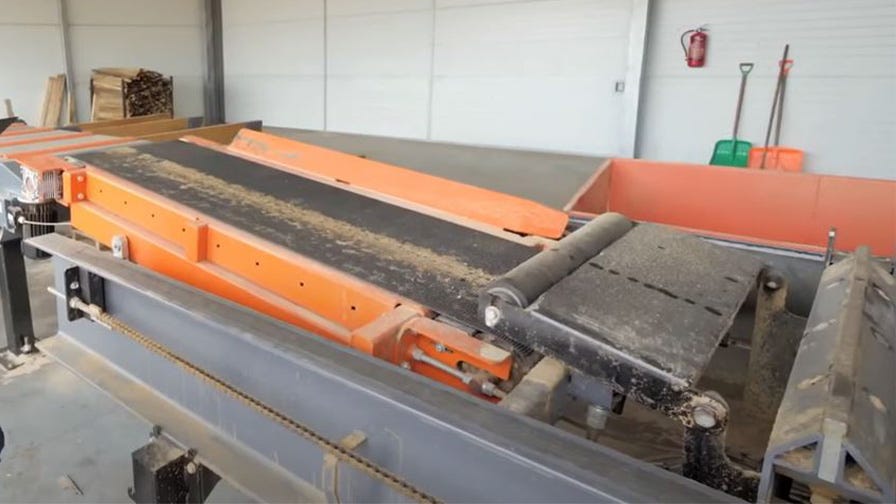

Промишлената банциг машина WB2000 на компанията Nowakowski е оборудвана с регулируем лентов конвейер, който транспортира нарязаните дъски до приемния модул (маса за сортиране). Пред конвейера има демпферна ролка за омекотяване на удара от падащата дъска. По желание WB2000 може да има отделен поддържащ конвейер. „Поддържащият конвейер работи в синхрон с движението на режещата глава — краят на конвейера се издига, за да срещне края на дъската, и след това се спуска, като поема тежестта на дъската и следва движението на режещата глава. Това оборудване се използва за рязане на трупи с голям диаметър. Тежките и твърди дъбови дъски може да се счупят, когато бъдат пуснати върху конвенционален конвейер, но поддържащият конвейер внимателно ги поема и поддържа“, обяснява Адам Кубяк.

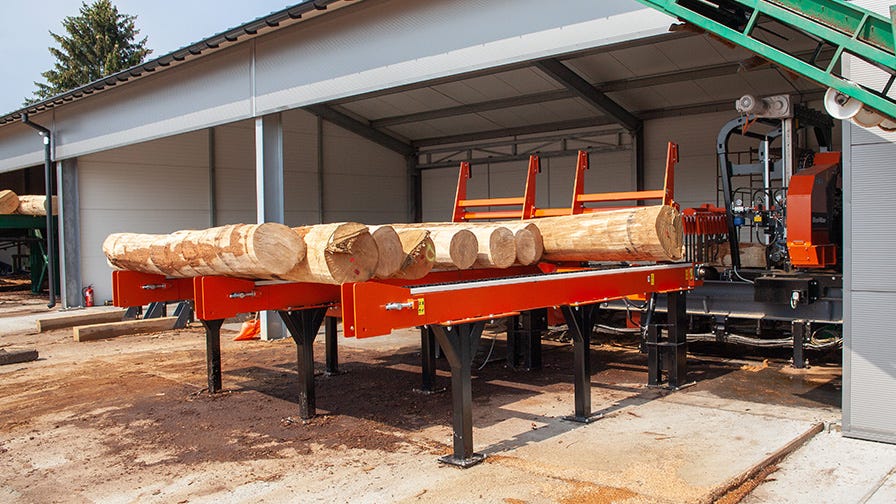

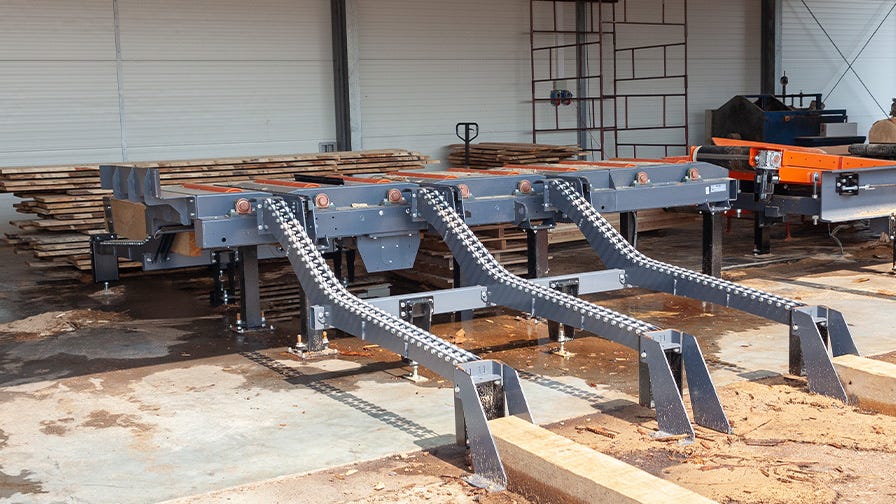

Един от най-ценните компоненти на линията за рязане на дървен материал WB2000 е рампата за бързо и безопасно зареждане на трупи върху леглото. Рампите на Wood-Mizer се предлагат във версии 3,6 m и 6 m с 2 или 3 транспортни вериги. „Понякога компаниите поръчват специална конфигурация от две рампи, при които едната е разположена зад другата. Късата рампа е монтирана вътре в производственото хале, а дългата е отвън. Външната рампа се използва за съхранение на достатъчно трупи за една работна смяна, докато вътрешната рампа се използва за 2–3 трупи, готови за незабавно зареждане върху леглото. Това е разумен начин да ограничите отварянето и затварянето на производственото хале през зимата и да задържате топлината“, обяснява Адам Кубяк. Товарната рампа се предлага и в най-новата версия Heavy-Duty с повишена здравина.

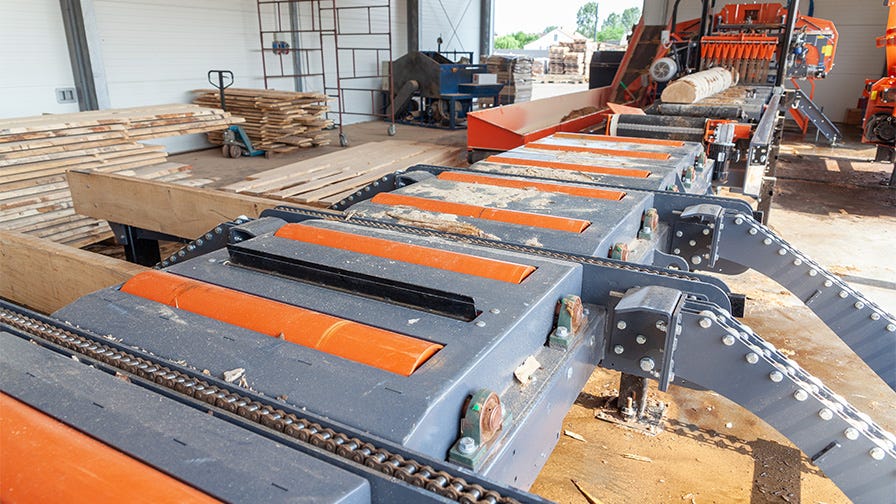

Зад банциг машината е разположена модулна сортираща маса за автоматизирано приемане на материала и изпращане за по-нататъшна обработка. Индивидуалните модули (всеки с дължина 3 m) могат да се комбинират в групи с максимална дължина 9 m (общо 3 модула), за да се създадат „джобове“ за сортиране. „В компанията Nowakowski масата за сортиране е електрическа, с напречни вериги и тласкачи. Масата може да бъде допълнително оборудвана с вериги с пневматично или хидравлично задвижване. Препоръчваме това решение за линии, при които материалът идва от две или повече банциг машини, работещи една до друга“, обяснява Адам Кубяк.

Линията за рязане на дървен материал може да бъде допълнена и с други машини и оборудване, например от лявата и дясната страна може да бъдат монтирани водачи или събирателни джобове, машини за кантиране или многолентови банциг машини. Допълнително може да се монтира конвейер, който транспортира гредата до многолентова банциг машина, а обрезките — до раздробяващото устройство.





Особености при управлението на банциг машината WB2000

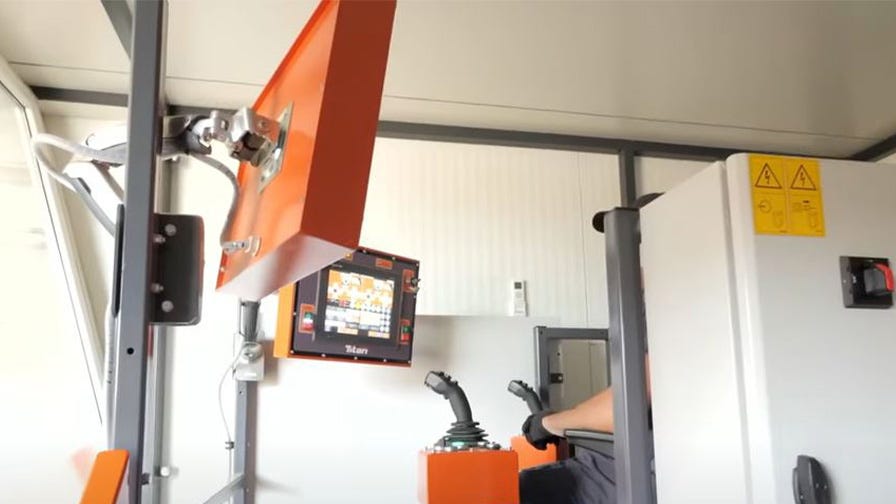

Работното място на оператора на WB2000 е повдигнато, за да може да се осъществява визуален контрол на рязането (може да представлява и кабина с климатик). В компанията A&M Trak Nowakowski работното място на оператора се намира в кабина, изработена по поръчка.

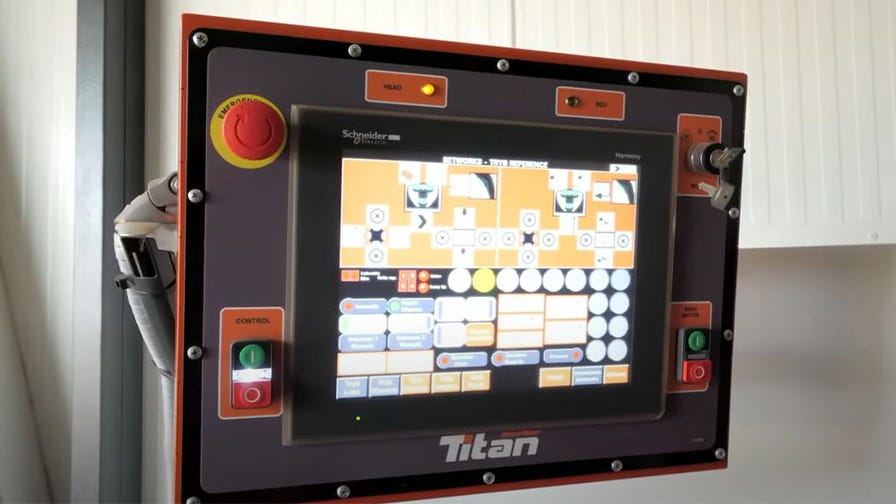

WB2000 се управлява с помощта на два джойстика и 12-инчов сензорен екран, който показва параметрите на рязане и има бутони за настройки. До сензорния екран има друг екран за показване на изображения от камерите за наблюдение. Операторът може да види позицията на лентата в трупите, леглото зад режещата глава, масата за сортиране и мачтата на главата.

Сензорният екран на оператора работи в режими HEAD (управление на режещата глава) и BED (управление на хидравликата). В режим HEAD дисплеят показва позицията на главата по вертикала, позицията на рязане, скоростта на подаване или текущото натоварване на двигателя. Операторът може да използва главата в няколко режима на работа: REF, STACK и CRUISE.

В режим REF референтната точка е началната позиция на лентата — това е полезно, ако трябва да направите първия разрез в трупите, след това да обърнете трупите и да направите нов разрез и т.н. Режимът STACK се използва, когато референтната точка е леглото — това е ефективно, когато операторът реши да нареже целите трупи до последната дъска с желаната дебелина. В режим STACK операторът може да използва готова програма например дъски с дебелина 9x30 mm и греда с дебелина 1x165 mm. Можете предварително да програмирате отделни шаблони за рязане и да променяте параметрите им по време на рязане. Операторът може да използва и автоматични програми за рязане, при които се задават началото и краят на трупите и програмата извършва рязане под визуалния контрол на оператора. Има и автоматичен режим на подаване CRUISE, при който операторът задава скоростта на подаване и мощността, предавана на лентата. Режещата глава ще отреже материала според зададените параметри, въпреки нееднородната структура на дървото.

Хидравликата на леглото работи, когато на сензорния екран е активиран режимът BED (ЛЕГЛО). Вече можете да управлявате обръщането на трупите, централната скоба, ролките и страничните ограничители. Чрез така наречения пропорционален клапан операторът може да регулира скоростта на хидравликата. Чрез настройване на скоростта на потока в хидравликата за определена функция, операторът може да ограничи нейната скорост, което е полезно, например когато трябва точно да се отреже последната дъска на леглото.

Линиите за рязане на дървен материал на Wood-Mizer представляват съвременно и цялостно технологично решение за фирми, които искат да повишат ефективността и да автоматизират производствените си процеси. Всички линии могат да бъдат гъвкаво настроени в съответствие с потребностите на клиентите, а техническото обслужване и сервизната поддръжка от световна класа гарантират, че оборудването работи безпроблемно.





Средните и големите дървообработващи предприятия са поканени да си сътрудничат с Wood-Mizer. Специализираният екип от инженери на Wood-Mizer е готов да сподели своите знания и опит, за да помогне на вашия бизнес да се разширява и да просперира.


Контакт — Адам Кубяк, мениджър промишлени продажби, имейл: akubiak@woodmizer.pl
