Как да регулирате рамото на водещия ролков водач – инструкции и съвети

Правилната настройка на рамото на водещия ролков водач е ключов фактор за осигуряване на стабилно, прецизно и равномерно рязане на банцига. В тази статия ще предоставим подробни инструкции за регулиране на водача на модел LT40, произведен след 2021 г., както и съвети за поддръжка и избягване на често срещани проблеми. Разгледайте това ръководство, за да оптимизирате работата на вашия банциг!

Основната функция на рамото на водещия ролков водач е да стабилизира лентата по време на рязане. Режещата глава е проектирана с един фиксиран водещ ролков водач, а другият е монтиран на подвижното рамо, което позволява неговото приближаване или отдалечаване от трупа. Това дава възможност на оператора да регулира разстоянието между водещите ролкови водачи в зависимост от широчината на обработвания материал.

Важно е по време на рязане водещият ролков водач да остава възможно най-близо до трупа – идеално на разстояние 5-10 см. Операторът управлява позицията на водача от контролния панел с помощта на превключвател.

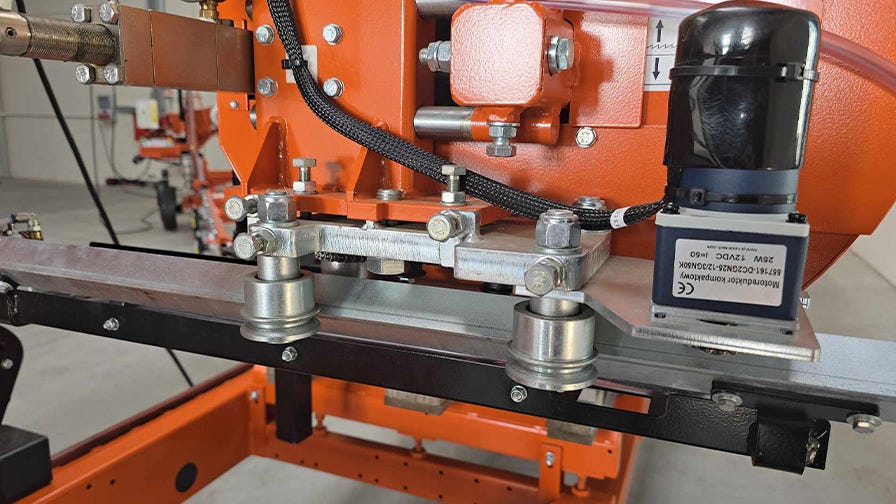

Новият тип водещ ролков водач се използва и при модела LT40WIDE, както и при LT70 както със стандартната, така и с разширената режеща глава. Модифицираното рамо разполага с усилена конструкция и улеснена настройка. Основата за монтиране на водача към режещата глава е масивна и стабилна, водачът е изграден върху квадратен прът, регулиращите винтове са леснодостъпни, електродвигателят е монтиран вертикално, а ролките на рамото на водача са разположени хоризонтално.

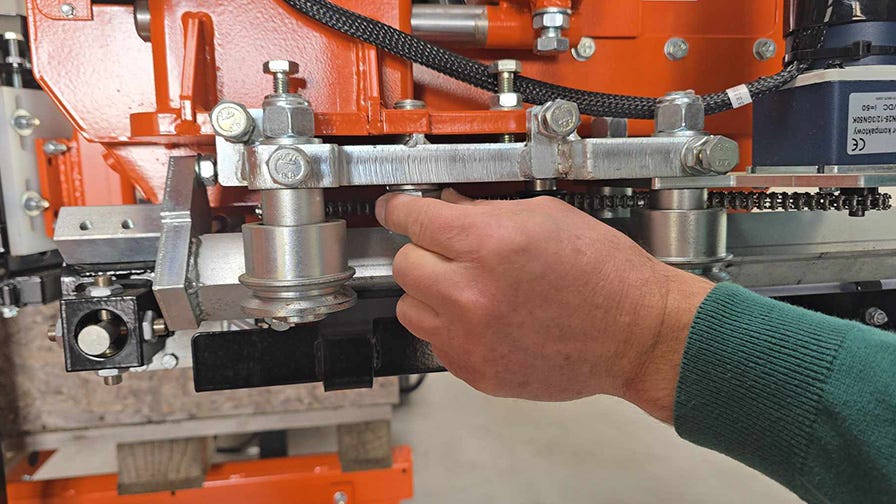

Предимството на новата конструкция е по-лесното регулиране. Операторът има удобен достъп до регулиращите винтове както по хоризонтала, така и по вертикала. Преди започване на настройката е необходимо да се разхлаби заключващият винт на основата на водача, а след приключване на регулирането – да се затегне. След това се пристъпва към регулирането на водача.

Важно! Водачът трябва винаги да се движи успоредно на лентата и в двете равнини. В противен случай могат да възникнат проблеми с точността на рязане, преждевременно износване на водещите ролкови водачи и увеличено износване на лентата.

1. Подготовка

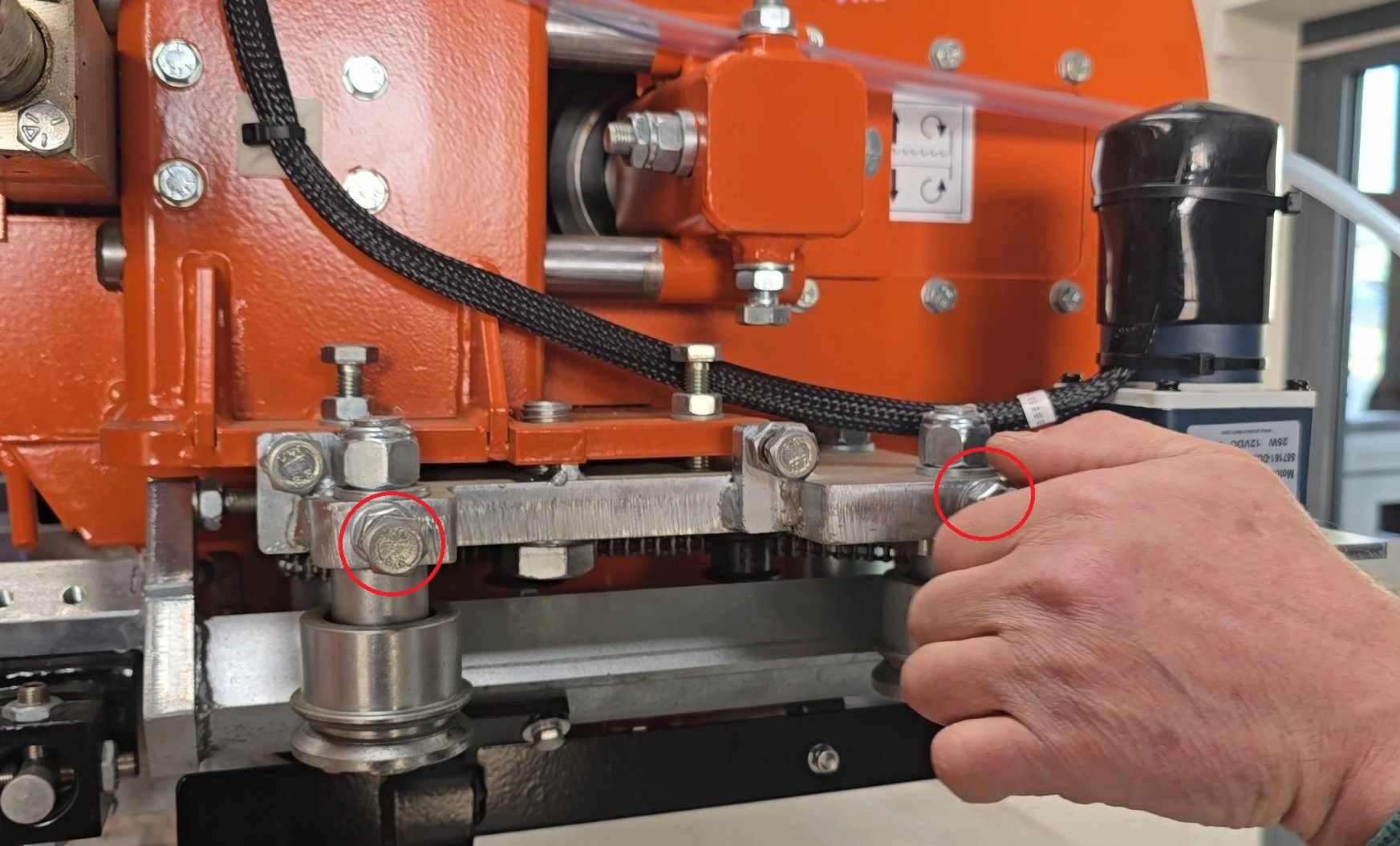

Преди да започнете регулирането на рамото на водача, разхлабете водещите ролкови водачи. Те не трябва да упражняват натиск върху лентата.

2. Монтиране на лентата

Поставете лентата и я опънете. Важно е регулирането на водача да се извършва спрямо опънатата лента, тъй като тя задава базовото ниво за измерванията.

3. Вертикално регулиране

Приближете ролките една към друга – те трябва да бъдат на едно и също ниво. Измерете разстоянието между лентата и фиксирания водещ ролков водач, след което измерете същото разстояние и спрямо подвижния водач. Разстоянието (приблизително 6 мм) трябва да бъде еднакво от двете страни. Повторете този процес при изнесен водач – разстоянието трябва да остане същото.

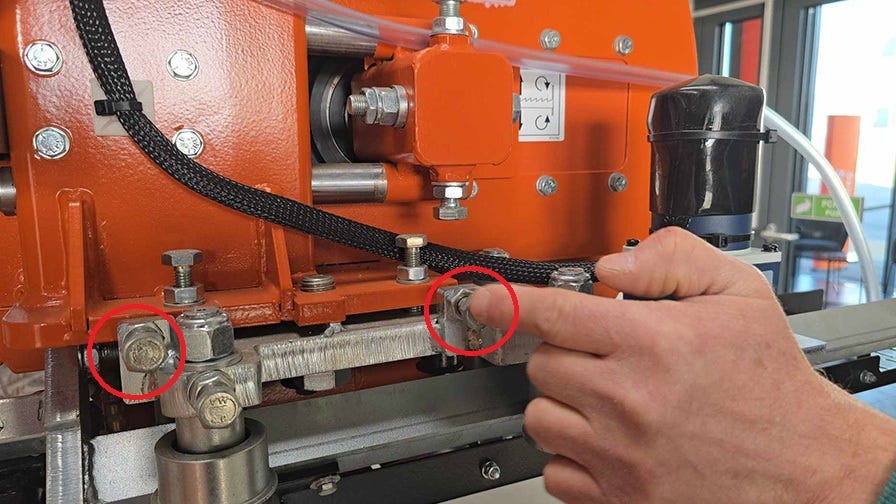

Ако стойностите се различават, е необходимо регулиране. Първо разхлабете долния закрепващ винт, след това използвайте винтовете за хоризонтално регулиране. Накрая затегнете долния закрепващ винт.

4. Хоризонтално регулиране

Първо измерете разстоянието между лентата и фланеца на фиксирания (пасивен) водещ ролков водач. То трябва да бъде 3-4 мм. Същото разстояние трябва да бъде постигнато и при подвижния водач както при приближени ролки, така и при раздалечени.

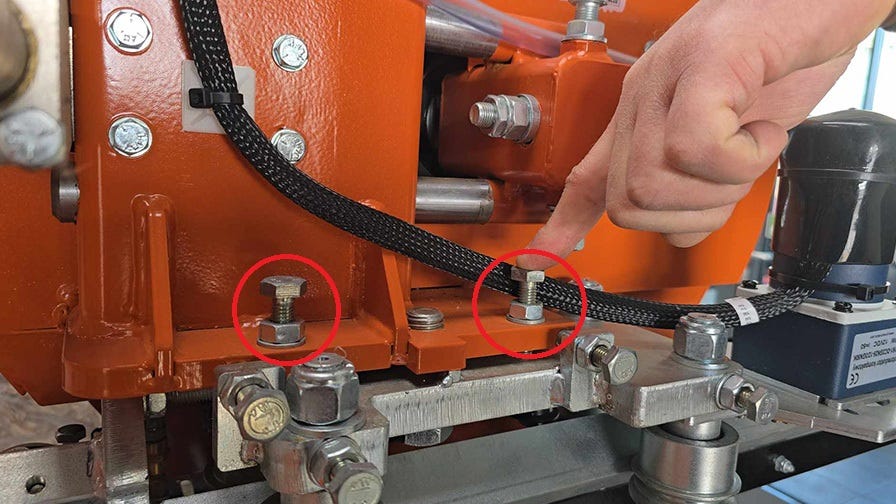

Ако стойностите се различават, е необходимо регулиране. Първо разхлабете долния закрепващ винт, след това използвайте винтовете за вертикално регулиране. Накрая затегнете долния закрепващ винт.

Важно! Осигурете разстояние от поне 3 мм между фланеца на водещия ролков водач и ръба на лентата. Ако ръбът на лентата опира във фланеца, това може да доведе до вълнообразно рязане или напукване на лентата.

Водещите ролкови водачи на рамото се износват по време на работа, затова трябва да се проверяват и настройват редовно чрез регулиращите винтове. Възможно е да се появят луфтове, например при удар на водача в трупа по време на изтегляне или при спускане на режещата глава към трупа.

Друг фактор, който влияе негативно върху работата на водачите, е замърсяването – лед, пясък, смола и дървесен прах, които трябва да се отстраняват редовно. Водещият прът също подлежи на периодична проверка и трябва да се поддържа чист.

Рамото на водещия ролков водач се задвижва от 12V електродвигател. Четките на този мотор трябва да се инспектират редовно.

Ако имате въпроси или се нуждаете от съдействие, моля, свържете се с отдела за обслужване на клиенти на Wood-Mizer.

***
